Montare Camera Marsarier

[t0rquemada 2.062]

În stânga, sub bord.

Gaura e dată în dreapta lămpii de număr din dreapta.

[2]

[Gil26 372]

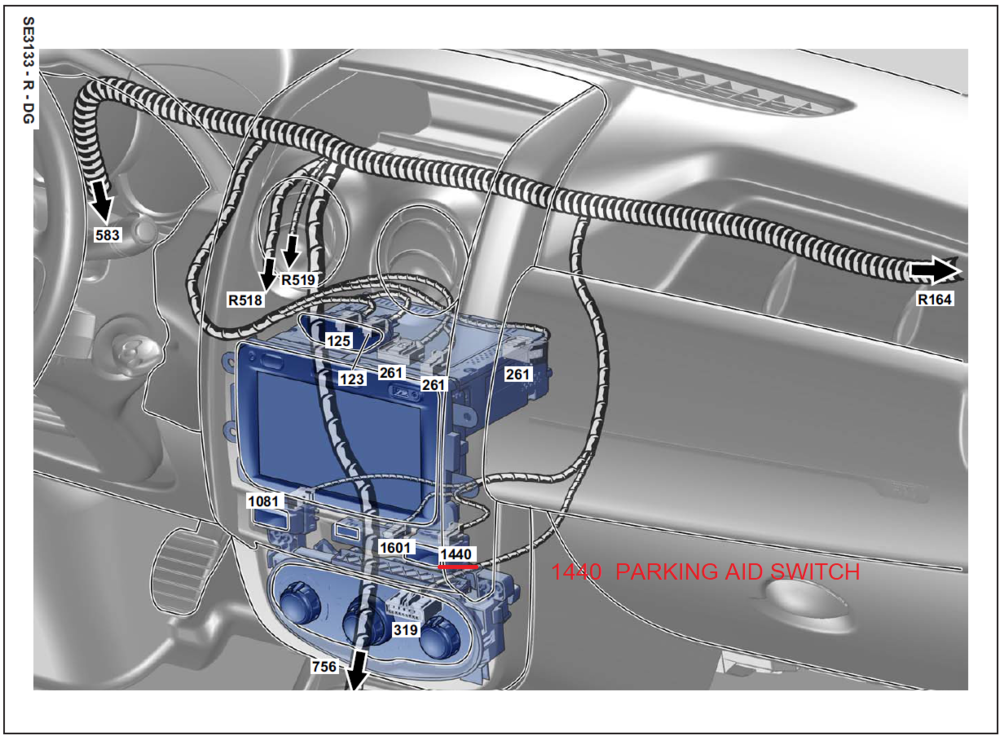

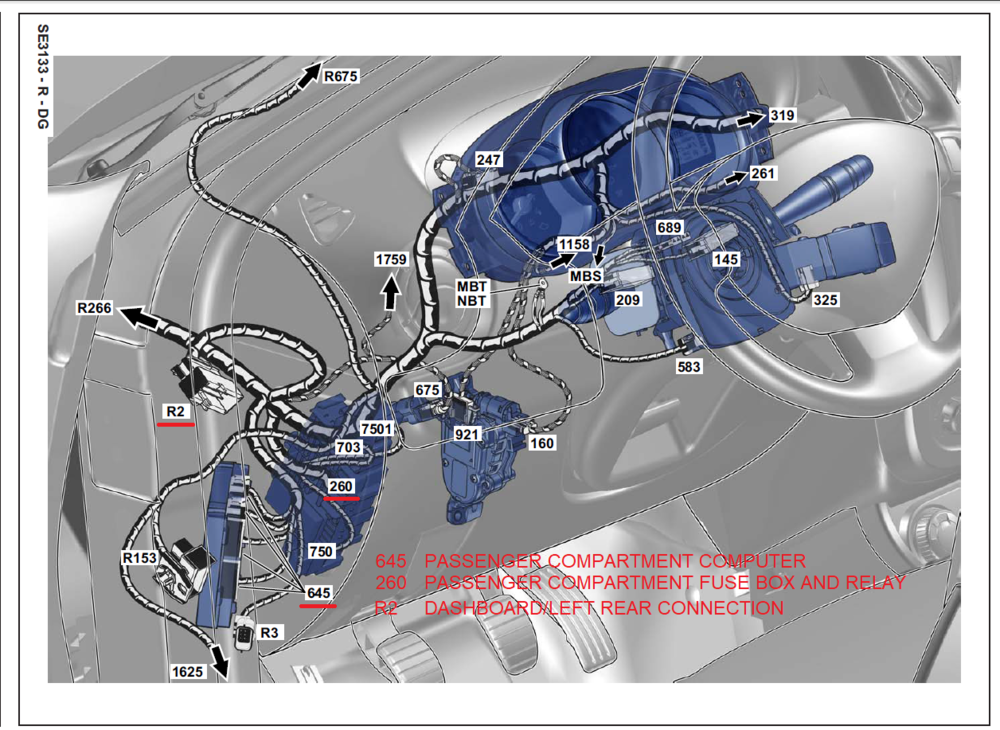

@flavicx, atasez cateva capturi, nu stiu si nu am mai multe detalii, dar poate te ajuta



Editat 24 Aprilie 2021 de Gil26

[flavicx 2]

Multumesc pentru capturi, m-au ajutat oarecum, insa nu am identificat cablajul.

Totusi m-am decis, am comandat camera cu bandou si cablaj si voi trage cablul pana in spatele Medianavului, voi scoate cablajul original si voi introduce noul cablaj.

Dar daca tot am facut asta pentru Dusterul 2015 al tatalui meu, am comandat camera cu bandou si cablaj si pentru Dusterul meu din 2018 ... maine vor sosi ... si ma apuc de instalat.

Multumesc tuturor pentru raspunsuri. Voi reveni cu intrebari ... sunt sigur.

[flavicx 2]

Va salut,

Au sosit camerele si le-am montat, insa cu rezultate diferite:

1. Duster 2015: camera si bandoul au venit cu un cablu de aproximativ 7 m, am facut legaturile la medianav si stopul dreapta spate ... totul functioneaza perfect (aproximativ 2 ore a durat totul)

2. Duster 2018: camera si bandoul au venit cu un cablu de 2 m. Cablul se ruteaza pe stanga pana sub geamul din portbagaj (aproximativ deasupra surubului de montare superioara a amortizorului), acolo se afla o mufa de 36 de pini (la care exista acces usor prin scoaterea mascarii de plastic pe care se sprijina acoperitorul portbagajului), in care se introduc cele 4 fire ale cablajului camerei. Firele cablajului primit sunt maro, verde, alb si galben, instructiunile spun sec: maro B6, verde B7, alb C6 si galben C7.  Am facut legaturile conform instructiunilor insa NU FUNCTIONEAZA, apare mesajul Camera este deteriorata sau nu este conectata. (partea buna e ca am instalat totul in 30 de minute, din care 10 am curatat buretele adeziv de la vechiul bandou)

Din cate am reusit sa vad (dupa culorile firelor) B6 corespunde pinului 22 din mufa Medianav (video -), B7 - pin 9 (alimentare), C6 - pin 21 (masa), C7 - pin 10 (video +).  Este corect ce am scris?

Poate cineva sa-mi spuna ce reprezinta cei 4 pini ai camerei originale? Altfel spus care este pinout-ul mufei mama care intra in camera de marsarier?

[flavicx 2]

Conectare camera Duster II (dupa 2018)

Pinout mufa camera originala: tinuta cu clema de prindere sus, de la stanga la dreapta (sens opus scrierii): pin 1 masa, 2 video +, 3 video - si 4 alimentare.

Pinout mufa Medianav: pin 9 alimentare, pin 10 video +, pin 21 masa, pin 22 video -.

Corespondenta cablajului preexistent din portbagaj cu mufa Medianaviului: pin 9= pin C7, pin 10=B7, pin 21=C6, pin 22=B6.

Astfel cablajul camerei conecteaza in portbagaj dupa cum urmeaza: pin 1=C6, pin 2=B7, pin 3=B6, pin 4=C7.

Asta a functionat la mine, recomand sa masurati continuitatea intre mufa Medianavului si mufa din portbagaj, din cate am inteles pot exista pozitionari diferite ale pinilor din portbagaj (adica B6, B7, C6, C7 pot avea corespondente diferite fata de pinii 9, 10, 21 si 22 din mufa Medianav).

[Florin85Ag 0]

Salut. Se poate monta cameră marșarier la un Duster 2022, echipare Comfort fără Media Nav?? Mulțumesc anticipat.

[Mak 1.259]

Imaginea din spate pe ce o vezi?

[Florin85Ag 0]

Pe Media Display dacă as avea cameră.
