Iluminare comenzi clima

[Furious Jay 70]

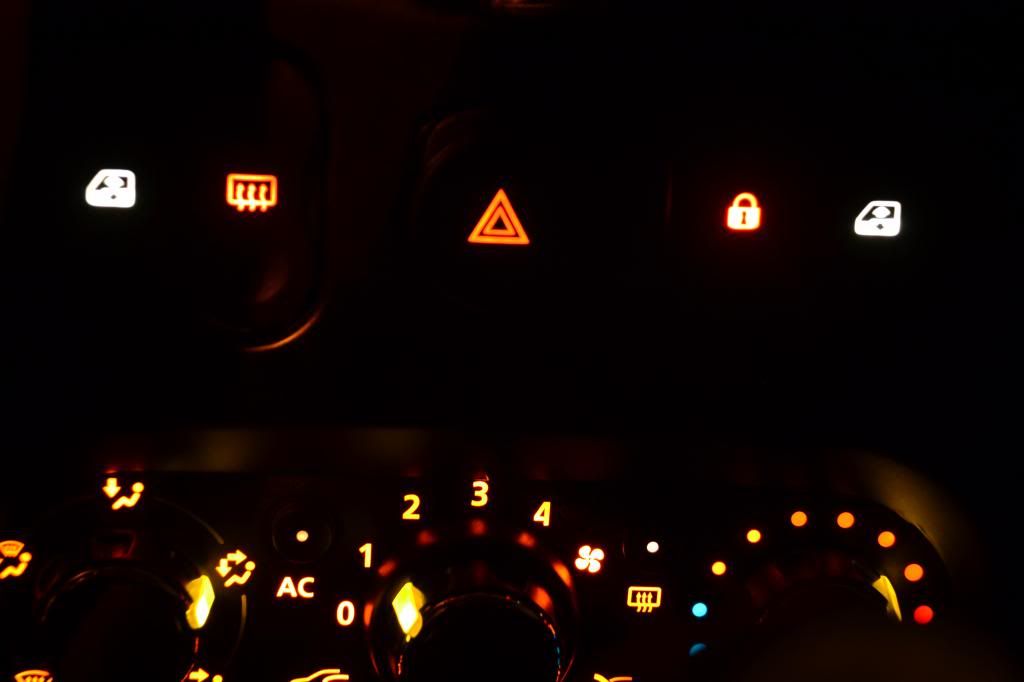

Am reusit in sfarsit sa le pun cum vroiam. I-am cerut lui Marian inca un set, mi l-a trimis si mi-a dat bonus inca un led rosu. Cu ceva chinuiala pentru ca plasticele de la butoanele de geamuri nu s-au lasat usor convinse sa iasa, am pus albele pe geamuri si rosiile pe dezaburire/inchidere.

[2]

[nick58 5]

Arata OK! Poate le schimb si eu la Logan.

[pcblayouter 15]

Folosind LED uri la climatizare se poate obtine culoarea galben, rosu sau portocaliu fara a modifica folia si fara a desface panoul de comanda climatizare.

Se scoate becul din soclu iar in locul lui se introduce un pcb cu leduri pe ambele parti care ofera un unghi de dispersie a luminii de 240 grade suficient pentru a lumina toata folia (inclusiv punctele albastre de pe folie).

Am facut ceva teste iar rezultatele sunt bune deocamdata.

Trebuie sa mai fac ceva teste de temperatura si apoi trec la productia de serie.



Asa arata la Logan (rosu):



Uploaded with ImageShack.us

[nick58 5]

Pe Duster arata mai bine. Comenzile de la clima sunt mai luminoase.

[pcblayouter 15]

Nu sunt un foarte bun fotograf, recunosc .

In realitate este suficient de luminos incat sa nu deranjeze noaptea.

Eu cred ca merita sa fie folosite leduri in loc de becuri tinand cont ca acest PCB

este foarte simplu de montat iar puterea este de 140mW ( LED uri) in loc de 1,4W (bec).

[nick58 5]

Ledul are acelasi soclu ca si becul original? Cat despre montaj cred ca solutia de mai jos cu tubulara, e cel mai simplu.



http://www.tutorialelogan.ro/2010/01/tutorial-schimbat-bec-consola-la-logan.html

[pcblayouter 15]

Da, se foloseste soclul existent la climatizare.

Problema este ca exista montate si modele de soclu cu bec nedetasabil.



La aceesi procedura simpla de montaj ma refer si eu:

- se scoate becul din soclu

- se introduce pcb-ul in soclu

- se introduce soclul in blocul de climatizare (cu pozitiile stinse)

- dupa montaj se aprind pozitiile. In cazul in care nu functioneaza insemna ca nu este o polarizare corecta +, -.

- in cazul nefunctionarii se scoate soclul si se roteste cu 180 grade. Functionarea este sigura acum.

- in timpul rotirii soclului exista o piedica la jumatatea cursei.Cei pretentiosi trebuie sa forteze o rotire cu inca 10 - 15 grade pentru o iluminare perfecta.



Asa arata modulul cu leduri in comparatie cu becul:



Uploaded with ImageShack.us

[nick58 5]

Cat costa un asemenea led si cumpoate fi achizitionat?

Multumesc!
