Are cineva o schema electrica a UCH de PH1; mentionez ca nu e 100% identic cu cel de Logan1. Din DDT2k se vede la fel dar d.p.d.v. HW e o varianta mai noua cu ceva miscari de piese ( poate si semnale) pe PCB.

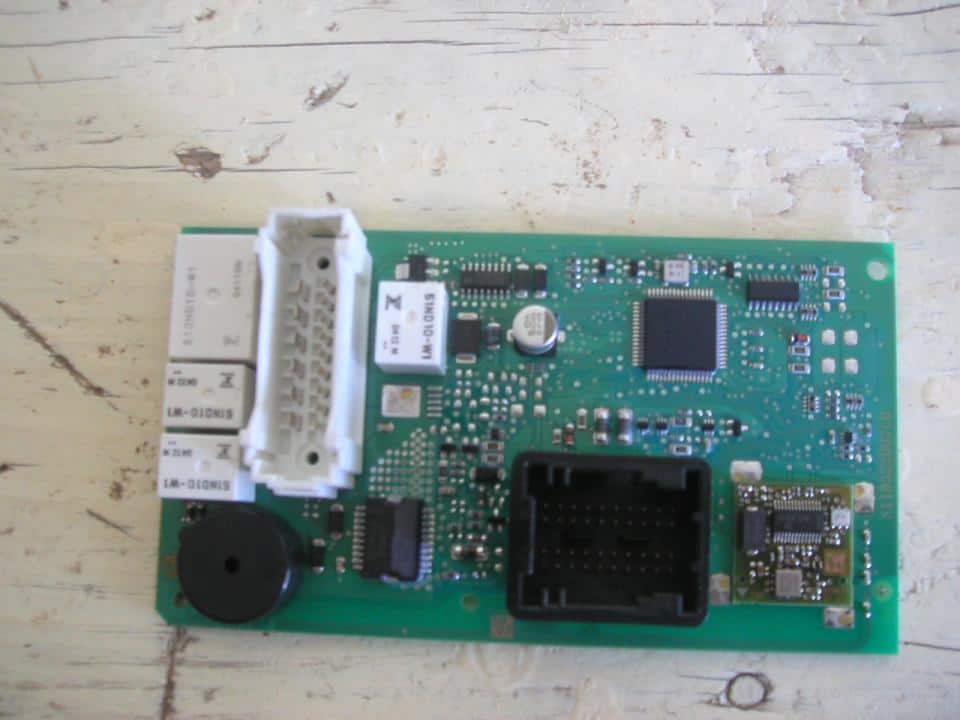

UCH logan:

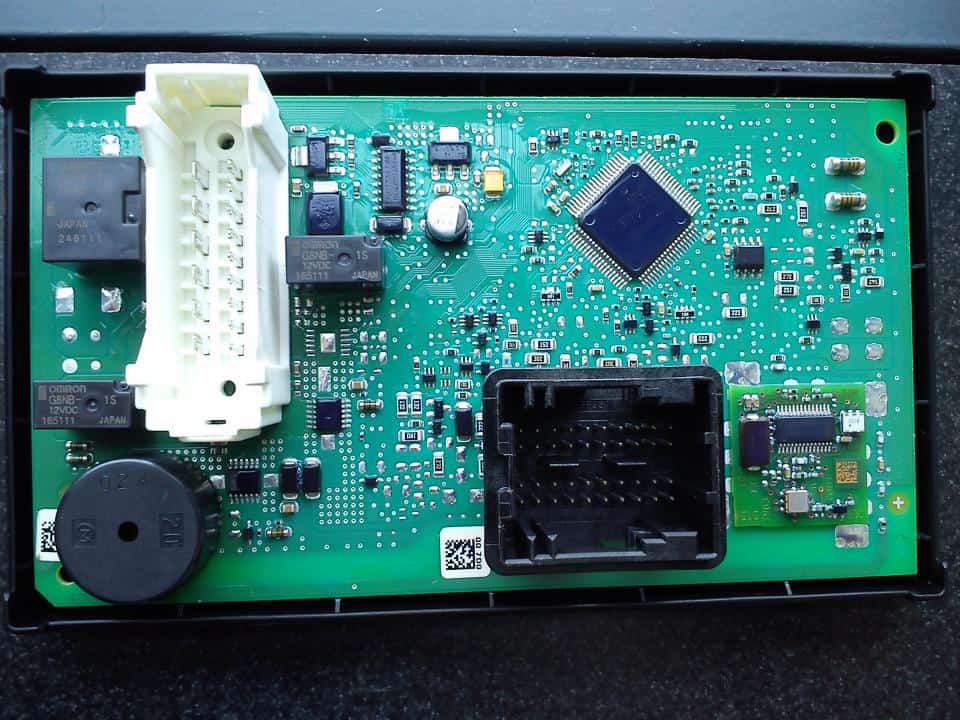

UCH PH1:



[2]

[t0rquemada 2.050]

Ăla de Logan are releul de ștergător spate, care lipsește la cel de Duster.



Până la urmă ce vrei ? Schema nu e publică și nici nu are cum. Poți cel mult să "ridici"(până la un punct) schema căutând în datasheet-ul integratelor.

[vsebas 801]

Vreau sa "gasesc" semnalul care ramane HI la B35 in anumite conditii.

[t0rquemada 2.050]

Adică vrei să activezi alarma internă și să "construiești" și ieșirea pentru sirenă.

[t0rquemada 2.050]

Pe forumul mărcii s-au folosit astea:

[vsebas 801]

Am facut schema aceea. Functioneaza ok daca vine ceva in baza tranzistorului, dar la mine se pare ca nu vine...

[ambvision 411]

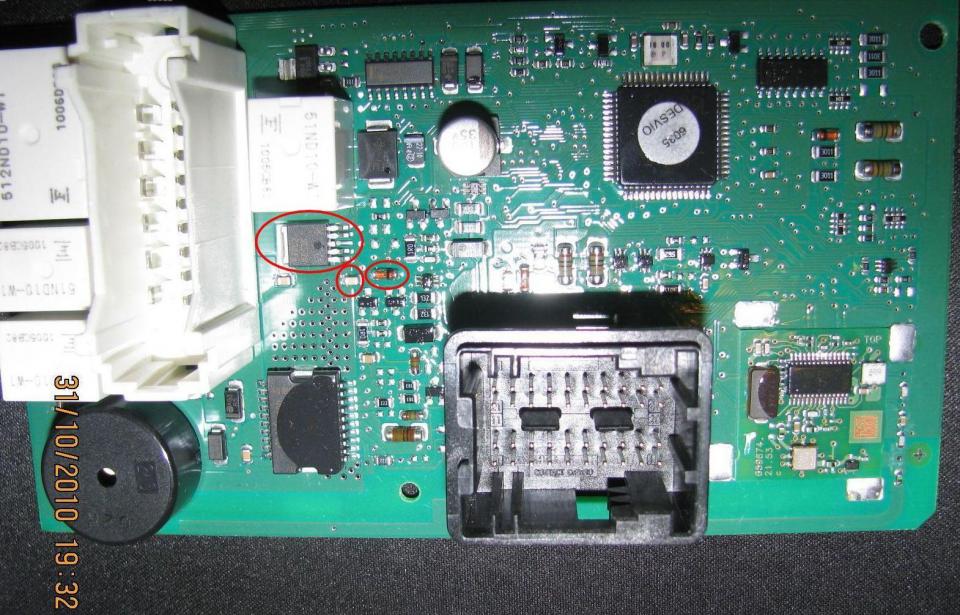

Pinul 35 nu e legat la nimic, trebuie sa lipesti tu in uch rezistenta si dioda... din schema, piesele din stanga liniei punctate se lipesc in uch astfel incat sa scoata semnalul pe pinul 35

[vsebas 801]

Da, am aflat asta si am luat-o dinspre B35 catre uc, dar cred ca n-am ajuns la pinul corect.
